NGL-T型室内隔离盒 适用于二线制25Hz相敏轨道电路在UM71系列或ZPW-2000系列预叠加电码化设备中,为室内送电端和受电端隔离设备通用的隔离盒。可代替原NGL-U和NGL1-U。并且是闭环电码配套产品。 |
WGL-T型室外隔离盒适用于二线制25Hz相敏轨道电路在UM71系列或ZPW-2000系列预叠加电码化设备中,本产品为室外送电端和受电端隔离设备通用的隔离盒。含WFL型室外防雷单元。可代替原WGL-U和WGL1-U。并且是闭环电码化配套产品。 |
 |
 |
BMT-25型室内调整变压器用于UM71系列或2000系列预叠加电码化接口设备中, ,为二线制电化和非电化区段25周轨道电路提供电源,并在室内调整轨道电路。是闭环电码化配套产品。 |
BMT-50型室内调整变压器器用于站内二线制非电化区段480交流连续式轨道电路中与UM71系列或ZPW-2000系列预叠加电码化接口设备中,为480轨道电路提供电源,并可在室内调整轨道电路。并且是闭环电码化配套产品。 |
 |
 |
RT-F型送电调整电阻盒用送电隔离电阻组装包括三个固定抽头分段调整电阻RX20T-100W-300Ω±10%,电阻值根据电阻调整表进行选择,输出端采用针型插座721-236/001-000,接上托盘上的孔型连接器721-206/037-000即可使用。克服了划线电阻容易断的缺点。 |
RT-R型受电调整电阻盒组装包括五个固定抽头分段调整电阻RX20T-100W-300Ω±10%,电阻值根据电阻调整表进行选择,输出端子采用针型插座721-240/001-000,接上托盘上孔型连接器721-210/037-000即可使用。克服了划线电阻容易断的缺点。 |
 |
 |
FNGL-T 室内隔离盒适用于站内二线制交流连续式480轨道电路在UM71系列或ZPW-2000系列预叠加电码化设备中,为室内送电端和受电端通用的隔离盒。可代替原FNGL-U室内隔离盒。并且是闭环电码化配套产品。 |
FWGL-T室外隔离盒适用于二线制非电气化区段480轨道电路在UM71系列或ZPW-2000系列预叠加电码化设备中,为室外送电端和受电端通用的隔离盒。含WFL型室外防雷单元。可代替原FWGL-U室外隔离盒。是闭环电码化配套产品。 |
 |
 |
FT1-U双功出匹配防雷单元适用于480轨道电路和25Hz相敏轨道电路预叠加UM71或ZPW2000电码化接口设备中,二路输出,防护移频发送设备并起阻抗匹配作用。 |
HF3-25型25Hz防护盒用于铁路25Hz相敏轨道电路中,防护JRJC型二元二位轨道继电器,使其不受50Hz牵引电流的干扰,并对25Hz信号频率的无功分量及轨道电路的相位角进行补偿,以保证JRJC轨道继电器正常工作。 |
 |
 |
BCQ-U型空扼流补偿器用途:凡装设的空扼流变压器均应补偿,其补偿原则既考虑25Hz相敏轨道电路信息的传输,又兼顾机车信号信息的传输。 |

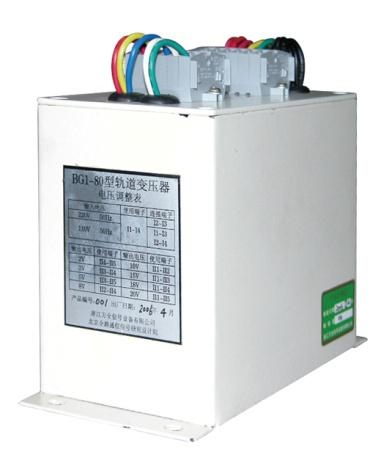

BG1-80A轨道变压器主要用于非电化区段,交流连续式480轨道电路叠加。ZPW-2000系列(或UM-71系列)电码化接口设备中,受电端代替原BG1-50变压器,是ZPW-2000电码化配套器材。 |
 |
 |
BG2-130/25轨道变压器用于铁路电化区段25Hz相敏轨道电路预叠加ZPW-2000系列(或UM-71系列)电码化接口设备中,为25Hz轨道电路提供电源,是送电端供电变压器或受电端二元二位轨道继电器的匹配变压器。 |
BZ4-U中继变压器主要用于非电化区段,交流连续式480轨道电路叠加ZPW-2000系列(或UM-71系列)电码化接口设备中,受电端代替原BZ4变压器,是ZPW-2000电码化配套器材。 |
 |
 |
ZPW.TFD道岔发送调整器适合用于二线制25HZ相敏(或480交流)轨道电路在UM71系列或ZPW-2000系列预叠加电码化设备中,含限流电阻RX20T-50W-100Ω±5%。防护移频发送设备,并起到阻抗匹配作用。 |
ZPW.TFG股道发送调整器适合用于二线制25HZ相敏(或480交流)轨道电路在UM71系列或ZPW-2000系列预叠加电码化设备中,含一个限流电阻RX20T-50W-100Ω±5%。防护移频发送设备,并起到阻抗匹配作用。输入170V输出二路电压20~140V。并且是闭环电码化配套产品。 |
 |
 |
SGLH型室外隔离盒适用于四线制站内25Hz相敏轨道电路(电化、非电化通用)和480轨道电路在ZPW-2000系列预叠加电码化设备中,为室外送电端和受电端隔离通用设备。在电路中作为轨道电路和移频机车信号匹配作用,含WFL型室外防雷元。可代替原DWGL-2000、DWGL1-2000、FWGL-2000隔离盒。也是闭环电码化配套产品。 |

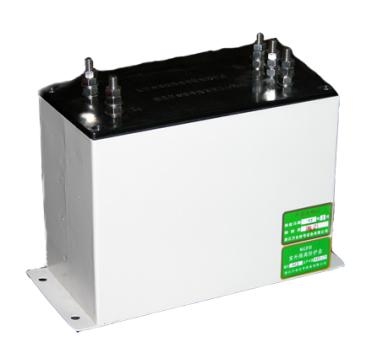

WGFH型室外隔离防护盒是UM71系列或ZPW-2000系列预叠加电码化配套设备,适用于二线制电化、非电化区段25周和480交流轨道电路叠加电码化送电端。防止移频信号干扰其它区段。主要用于送电端集中供电、受电端发码区段,在送电端防止移频进入。送、受电端通用。可代替原来的DWG-F、FWG-F。并且是闭环电码化配套产品。 |
 |
 |
MFT1-U匹配防雷调整组合用来安装FT1-U匹配防雷调整单元,最多可安装六组。安装在闭环检测电码化柜中。 |
MGFL1-U型室内轨道电路防雷组合用来安装MYL2-470/10防雷单元,安装二十组,主要用于保护室内隔离盒。 |
 |
 |
MGFL2-U型室内电码化轨道防雷单元组合用来安装NFL匹配防雷单元和调整电阻RX20T-100W/300Ω,最多可安装十组NFL匹配防雷单元和十组调整电阻,主要用于保护室内隔离盒。 |

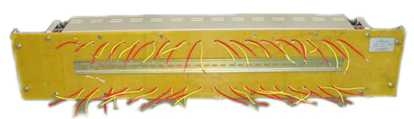

MGFL-T型室内轨道电路防雷组合用来安装NFL匹配防雷单元,最多可安装三十六组,主要用于保护室内隔离盒。 。 |
 |
 |

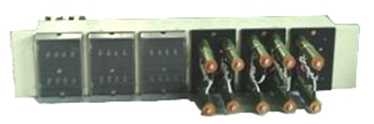

MGL-F型送电室内隔离组合用于25周轨道电路电码化,安装NGL-T型室内隔离盒和室内调整变压器及RT-F送电调整电阻盒,RT-F包含三个可调电阻RX20T-100W-300Ω±10%。其组合最多可安装三组。用万可端子进行连接,50Ω一档,共七档,既方便维修又克服了划线电阻易断的缺点。 |
MGL-R型受电室内隔离组合用于25周轨道电码化,用来安装NGL-T型室内隔离盒和RT-R受电调整电阻盒,RT-R包含五个可调电阻RX20T-100W-300Ω±10%。其最多可安装五组。采用万可端子进行连接,50Ω一档,共七档,既方便维修又克服了划线电阻易断的缺点。 |
 |
 |

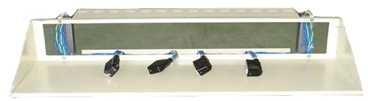

ZPW.TFDZ型道岔发送调整组合用来安装ZPW.TFD型道岔发送调整器,最多可安装四组。安装在闭环检测电码化柜中。 |
ZPW.TFGZ型股道发送调整组合用来安装ZPW.TFG型股道发送调整器,最多可安装六组。安装在闭环检测电码化柜中。 |
 |
 |

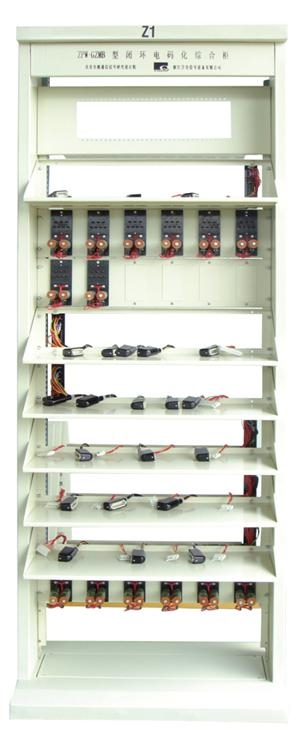

ZPW.GZMB型电码化综合柜用于放置发送调整器、室内隔离盒、室内调整变压器、防雷模块等设备。电码化综合柜由零层端子、室内轨道电路防雷组合(1个)、匹配防雷调整组合(2个)、送受电端室内隔离组合(7个)构成。机柜颜色为浅鸵色。零层安装了10个3*18普通端子。机柜共11层:1层零层,10层设备层。 |
CBG型轨道电路补偿电容器主要用途是为轨道电路的通信信号起补偿作用,使信号保持正常输送。 |
